◆レベル 1/144 214型 AIP潜水艦 [U-Boat Type 214] 建造記◆

【第8回】

Back 1 2 3 4 5 6 7 8 Next

●1

メカ積みが終わったら、浮力の調整を行います。ウェイトも浮力材も入れていない状態では下の写真のように横倒しになってしまいます。


喫水線より下側に少量の浮力材を入れた状態で、艦底部分にウェイトを入れていき、艦の安定が保てるように調整します。そして、ガスタンクを満タンにした状態で、バラストタンクを満水にした状態でセイルの上部が水面に出る程度となるよう、ウェイトの調整をします。


●2

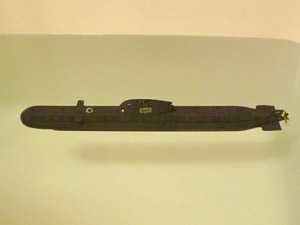

浮力調整がすめば、無事に完成です。実際に走らせながら、舵の効き具合を見つつサーボホーンの調整を行ったり、エンドポイントの調整を行います。



メーカー名 レベル
モデル名 214型潜水艦 [U-Boat Type 214]
スケール 1/144
全長 45.3cm
全幅 4.4cm
全高 9cm
重量 472g(バッテリー込み)
推進装置/軸数 キット付属７葉スクリュー / 1軸
モーター/基数 STL JAPAN 誉31(HS-PM1) / 1基
(マブチ FF-050SK-11170)
舵/枚数 縦舵・横舵 / 1対
受信機 GWS GW/R-6NII/H 40MHz
アンプ KOG MC12
サーボ フタバ S3110 3個
バッテリー リチウムポリマー 7.4V 850mAh
潜航方式 ガスバラスト
ピッチコン エンゲル MiniPitchController LR2


Back 1 2 3 4 5 6 7 8 Next

上へ TopPage

[2009/11/29:執筆:雲山]
